Перлитофосфогелевые изделия изготовляют из вспученного перлитового песка, жидкого стекла, ортофосфорной кислоты с добавкой армирующих волокнистых материалов (асбеста) или без них и гидрофобизирующей жидкостиТКЖ-10 или ГКЖ-11. Изделия выпускают с гидроизоляционно-упрочняющим покрытием (бумага мешочная или битумная, наклеенная битумом или другими водостойкими клеящими составами) или без него. Изделия с гидроизоляционно-упрочняющим покрытием предназначены для изоляции строительных конструкций с температурой изолируемой поверхности от —80 до +60 °С; изделия без покрытия—для огнезащиты и изоляции строительных конструкций, промышленного оборудования и трубопроводов с температурой поверхности до 600 "С.
По средней плотности изделия разделяют на марки 200,250,300. Теплопроводность изделий при средней температуре слоя 298 К в зависимости от марки колеблется от 0,064 до 0,082 Вт/(м • К); предел прочности при сжатии от 0,35 до 0,55 МПа.

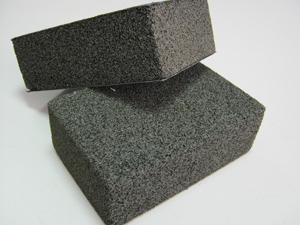

Перлитофосфогелевые изделия выпускают в виде плит, полуцилиндров и сегментов. Размеры плит (мм): длина — 450, 500, 900 и 1000; ширина — 250,450 и 500; толщина — от 40 до 100; полуцилиндров (мм): длина — 500, внутренний диаметр — от 57 до 159; толщина — от 40 до 80; сегментов (мм): длина — 500; внутренний диаметр — от 219 до 426; толщина — от 50 до 80.
Недостатками этих изделий являются их хрупкость и низкая влагостойкость.
Перлитокерамические изделия изготовляют из вспученного перлитового песка и пластичной глины (50 %) путем формования, сушки и обжига. Глину применяют огнеупорную или бентонитовую.
